S5-LAN++ - Process Informatik Entwicklungsgesellschaft mbH

S5-LAN++ Produktvideo anzeigen Download


Netzwerkanschluss für die S5-SPS +++ Netzwerk an PG-Schnittstelle +++ Vom Entwickler und Hersteller +++ Fernwartung übers Internet +++ S5 (CP-343-1 kompatibel)

Industrial Ethernet <> S5 PG-Buchse (TTY)
inkl. Gateway-Plus und S7-TCP/IP-Funktionen

Verwendung:
Das Upgrade für jede SIMATIC S5-SPS ohne Änderungen an Hard- und Softwarekonfiguration zur S7-300 mit CP343-1.
Integration der "alten Anlage" durch S7-TCPIP mit PUT/GET-Funktion in die Welt der "neuen und modernen Anlagen".
Durch das Aufstecken des Moduls auf die PG-Schnittstelle einer S5-SPS wird dieser Anschluss zu einem universell verwendbarenAnschluss, zu einem "Multi-Anschluss". Zeitgleich und parallel mehrere Kommunikationen wie WinCC, PUT/GET von S7-SPS, Betriebsdatenerfassung, S7-Kommunikationstreiber und Programmierpakete wie Step5 oder PG2000.

Vorteile:
  • Einfache und schnelle Vernetzung
  • Multiplexer für alle Protokolle

Mehr...
Varianten:
452,00 € zzgl. Versand und MwSt
ARTNR: 9359-LAN
S5-LAN++
EAN-Nummer: 4260363240024
Zolltarifnummer: 85423190
Gewicht: 0.05 kg


Programmieradapter S5

Gerätetyp
S5-90U
x
+ext. 24V
+ext. 24V
x
x
x
S5-95U
x
+ext. 24V
+ext. 24V
x
x
x
S5-100U
x
+ext. 24V(3)
+ext. 24V
x
x
x
S5-115U
bei 944 + 9359-8
bei 944 + 9359-8 +ext. 24V (4)
x
x
x
x
S5-135U
bei 928B + 9359-8
bei 928B + 9359-8 +ext. 24V (6)
x
x
x
x
S5-155U
x
x
x
x
x
x
S5-AG110S
+9359-5-150 + 9359-4
+ ext. 24V (3)
+9359-5-150 + ext. 24V
S5-AG130W/B
+9359-5-150 + 9359-4
+ ext. 24V (3)
+9359-5-150 + ext. 24V
S5-AG150A/K/S/U
+9359-5-150 + 9359-4
+ ext. 24V (3)
+9359-5-150 + ext. 24V
CP-143
x
x
x
CP-521
+CP521 Adapter

+CP521 Adapter(1)
CP-523
+CP523 Adapter

+CP523 Adapter(1)
CP-525
+9359-5(1)
CP-526
x

x

x
CP-527
x

x

x
CP-528
x

x

x
CP-544
x (7)

x (7)

x (7)
CP-5430
x

x

x
CP-5431
x


IP-246
x

x

x
IP-247
x

x

x
IP-252
x

x

x
IP-266
x
+9359-4(1)
WF-470
SIN-805
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-820
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-840
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-850
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)
+9359-6(1)
SIN-880
+9359-6 + ext. 24V(5)
+9359-6 + ext. 24V(8)

+9359-6(1)
Anschluss an PC
RS232-Port
Ethernet RJ45
Ethernet RJ45 / WLAN/WIFI
USB-Port Typ A
RS232-Port
RS232-Port
Max. Verlängerung: 300m (UNI-Verlängerung) 300m (S5-LAN-Verläng.) +ext. 24V 300m (S5-LAN-Verläng.) +ext. 24V 100m (PG-USB-Verlängerung)   300m (UNI-Verlängerung)

(1) ISO-Adapter kann nicht verwendet werden, da die nötige Versorgungsspannung auf der PG-Schnittstelle der Baugruppe nicht vorhanden ist.
(2) Bei der CPU 6ES5 102-8MA02 Ausgabestand 3 wird zusätzlich der PG-ISO-Adapter oder Netzadapter benötigt.
(3) Bei S5-LAN++ ab HW V2.3 [2010] wird der Netz-Adapter zusätzlich nicht mehr benötigt, da dieser Hardware-Stand selber aktiv ist.
(4) Bei S5-LAN++ ab HW V2.3 [2010] wird kein weiteres Zubehör benötigt, da dieser Hardware-Stand selber aktiv ist.
(5) Bei S5-LAN++ ab HW V2.3 [2010] wird der Sinum-Adapter 9359-6-USB benötigt.
(6) Nur bei CPU928B mit PG-ISO-Adapter und ext. 24V DC, außer es wird ein S5-LAN++ ab HW V2.3 [2010] verwendet.
(7) CP544 hat Schraubbolzen an der PG-Schnittstelle. Die Produkte passen nicht 100% auf diese Schnittstelle.
(8) Bei S5-BRIDGE wird der Sinum-Adapter 9359-6-USB benötigt.

Fernwartung

TELE LINK NETWORK


Abgesichertes Modemprotokoll
✓
✓
✓
Zusatzsoftware notwendig
Siemens TS -Software
Siemens TS -Software
VPN-Client
VPN-Client
Unterstützung WinTELEPROF-Software
✓
✓
✓
Modem
Analog/ISDN
Analog
opt. über PCMCIA
Analog/GSM
Analog/ISDN/GSM
Internet-Verbindung
Internet-Verbindung
Internet-Verbindung
Modem weltweit einsetzbar
✓
✓
✓
✓
✓
Schnittstellen
MPI/Profibus
9600-12MBd
9600-12MBd
9600-12MBd
9600-12MBd
RS232
2x
2x
2x
1x
1x
TTY
2x
2x
2x
1x
PCMCIA
2x (optional)
1x
1x
Ethernet
10/100BaseTx
1x
1x
5x
USB
2x
1x
LCD-Anzeige
✓
✓
✓
✓
dafür 10 LEDs
dafür Status-LED
dafür WebServer
dafür WebServer
Unterstützte SPS-Protokolle *
S7
✓
✓
✓
✓
✓
✓
S5
✓
✓ (optional)
✓ (optional)
✓
Pilz PSS
✓
✓ (optional)
✓ (optional)
Allen-Bradley
✓
✓ (optional)
✓ (optional)
AEG
✓ (optional)
✓ (optional)
Bosch
✓ (optional)
✓ (optional)
Telemecanique
✓ (optional)
✓ (optional)
GE-Fanuc
✓ (optional)
✓ (optional)
Klöckner-Moeller
✓ (optional)
✓ (optional)
Mitsubishi
✓ (optional)
✓ (optional)
SMS-Versand / Pager(S5/S7)
✓
✓
✓
✓ (kein Pager)
nur bei Analog / ISDN
HMI-Meldemodul(S5/S7)
✓
✓
SMS-Empfang bei GSM
✓
DTMF bei Analog
✓
E-Mail-Versand
✓
✓
✓
FAX-Versand(S5/S7)
✓
✓ (optional)
✓ (optional)
nur bei Analog / ISDN
SPS-Daten Kopplung(S5/S7)
✓
✓ (optional)
✓ (optional)
✓
✓
ASCII-Transfer aus S5/S7
✓
✓ (optional)
✓ (optional)
nur mit ASCII-LAN
Internet-Kopplung
✓
Verwendung als Einwählrouter
✓
✓
Stromversorgung
24V/DC
24V/DC
24V/DC
24V/DC
24V/DC
24V/DC
24V/DC
24V/DC
Abmessungen B x H x T (in mm)
Hoch: 67 x 280 x 170
FLAT: 300 x 175 x 70
300 x 175 x 66
235 x 162 x 37
90 x 162 x 54
40 x 125 x 115
42 x 15 x 65
65 x 43 x 17
154 x 92 x 28

* Andere SPS Typen auf Anfrage

Mihas GmbH Intelligente Lösungen
Bad Waldsee
www.mihas.com

MSR-SERVICE GmbH
Mansfeld
www.msr-online.de

BERU-Tech AG
Reinach , Schweiz
www.beru-tech.ch

PEA Helmut Humpf
Ettenbeuren
www.peahh.de

JARUS Anlagen UG
Bad Aibling
www.jarus.de

Wöhrle Belgium B.V.B.A.
Mechelen , Belgien
www.wohrle.be

Ing. Roland Grabner - Technisches Büro
Salzburg , Österreich
https://www.grabner-automation.at/

Frank Hoffmann & Co.GmbH
Gau-Odernheim
www.frank-hoffmann-gmbh.de

Burkhalter Automation AG
Pratteln , Schweiz
www.buat.ch

Accuride Wheels Solingen GmbH
Solingen
www.accuridecorp.de

Elpro GmbH
Berlin
www.elpro.de

Junger GmbH
Gütersloh
www.junger-gmbh.de
Verwendung:
Das Upgrade für jede SIMATIC S5-SPS ohne Änderungen an Hard- und Softwarekonfiguration zur S7-300 mit CP343-1.
Integration der "alten Anlage" durch S7-TCPIP mit PUT/GET-Funktion in die Welt der "neuen und modernen Anlagen".
Durch das Aufstecken des Moduls auf die PG-Schnittstelle einer S5-SPS wird dieser Anschluss zu einem universell verwendbaren Anschluss, zu einem "Multi-Anschluss". Zeitgleich und parallel mehrere Kommunikationen wie WinCC, PUT/GET von S7-SPS, Betriebsdatenerfassung, S7-Kommunikationstreiber und Programmierpakete wie Step5 oder PG2000.

Vorteile:
  • Einfache und schnelle Vernetzung
  • Multiplexer für alle Protokolle
  • Integration als S7-300 (CP 343-1)
  • Zugriff auf S5-Daten über S7-TCP/IP mit PUT/GET
  • Qualifizierter Support
  • Umfassende Dokumentation
Anschlussmöglichkeiten:
  • S5-LAN++ direkt auf PG-Schnittstelle der S5
  • S5-LAN++ über Multiplexer PG-MUX-II auf PG-Schnittstelle der S5
  • S5-LAN++-Derivat für 3964R über Adapterkabel an CP524/525
  • an PC direkt verbunden mit Patch-Kabel
  • an PC direkt verbunden mit Cross-Kabel
  • an PC über Hub/Switch
Features:
  • schnellste Installation jeder SIMATIC - S5 ins Netzwerk
  • keine aufwendige Montage, einfach direkt auf 15polige PG-Schnittstelle stecken und kommunizieren
  • keine Änderung der SPS-Software
  • SIMATIC S5 Protokolle
    AS511, RK 512, SINEC-H1 und ISO-on-TCP (RFC 1006)
  • Unterstützte Steuerungen
    S5-90U, S5-95U, S5-100U, S5-115U, S5-135U, S5-150U (über Zwischen-Adapter), S5-155U, Sinumerik 810/880 (über Zwischen-Adapter) und COMCON 110 von Berthel
  • Unterstützte Datenbereiche
    Eingänge, Ausgänge, Merker (auch S5 S-Merker), Datenbausteine (auch S5 DX-Baustein), Timer und Zähler
  • einfachste Konfiguration mit Windows-Tool (S5-LAN-Manager)
  • gleichzeitig zwei PG-, vier OP/Visualisierungs- und zwei RFC1006-Kanäle (ISO on TCP)
  • S5 wie eine S7 ansprechen
  • integrierter Multiplexer, parallele Nutzung sämtliche Protokolle
    Programmieren und Visualisieren gleichzeitig ohne spezielle Konfiguration
  • Externe24V-Versorgung optional, ansonsten automatisch direkt von S5-PG-Buchse (ab S5-115U)
  • Unterstütze Plattformen
    S7-TCPIP RFC1006-Kommunikation Plattform unabhängig, ansonsten Konfigurationstools/virtueller COM-Port für Windows (any) 32/64Bit
  • timinggerechte Kommunikation mit dem S5-AG durch integrierte Firmware
  • PUT/GET per S7-TCP/IP-Zugriff auf S5-Daten (E/A/M/DB/DX/Z/T/S-Merker)
  • S7-S5-Kopplung mit PUT/GET S7-300/400/1200/1500
  • Kopplung mit WinCC, OPC-Server und S7-TCP/IP-Softwaretreiber wie IP-S7-LINK (S7 kompatibel)
  • S5-TCP/IP Layer 4
  • Zugriff von Applikationen/Geräten per FETCH/WRITE-Protokoll auf die angeschlossene S5-SPS
  • S5-LAN-Link (offengelegtes Protokoll)
  • kompatibel zu S5-VIPA-TCP/IP
  • RFC-1006-Verbindung => pures ISOonTCP (Hantierungsbausteine Lieferumfang)
  • RK 512 und TCP/IP H1-ISO-On-TCP RFC1006 (CP1430 TCP) unterstützt
  • mit WinCC Flexible/TIA (z.B. MP377, TP177B) über S7-TCP/IP an die Simatic S5 (CP-343-1 kompatibel)
  • Datenaustausch zwischen S5 - S5 und S5 - S7 über TCP/IP
  • ideal für Prozessvisualisierung
  • programmieren mit STEP 5 über Ethernet
  • DHCP / Auto-IP unterstützt
  • Varianten 3964R-LAN, ASCII-LAN, PG-LAN, als RS232-Ausführung und für MUX757
  • Treiber-DLL für Windows verfügbar, EXCEL und WORD kann S5-Daten lesen/schreiben
  • inklusiver kostenloser Classic OPC-DA-Server-Lizenz "OPC-Manager lite" [begrenzt auf 100 Items]
  • Beispiele und Demoversion der Kommunikationstreiber als Download verfügbar

Anwendungen:

  • Anbindung an SCADA / Datenerfassungssysteme
  • Datenaustausch mit S7-SPS (300/400/1200/1500)
  • S7-Panel als Ersatz für defekte, nicht mehr lieferbare S5-Panel
  • Fernprogrammierung (auch übers Internet))
  • zentral alle Steuerungen in der Anlage verwalten

Unterstützte S5-Protokolle / Verbindungswege:
Durch den integrierten TCPIP-Server kann mit der angeschlossenen Steuerung über folgende Protokolle, ohne Hard- und Softwareänderung an der S5-SPS, zugegriffen werden

  • AS511 über virtuellen COM-Port PLCVCom
  • S7-TCP/IP mit PUT/GET-Funktion
  • ISO-on-TCP (RFC 1006)
  • TCP/IP mit H1/ISO-on-TCP
  • TCP/IP mit RK 512 (3964 und 3864R)

Adressierung von S5-Daten über S7-TCP-Protokoll:
Die Umsetzung der Daten in S5 ist weitest gehend identisch mit der S7, funktioniert vollkommen autonom. M/E/A/T/Z werden lesend/schreibend identisch angesprochen. Selbst eine notwendige Konvertierung der Datentypen wie z.B. S5-Float (im KG-Format) zum S7-Float (nach IEEE 754) erfolgt automatisch in beide Richtungen. Für DB/DX und S-Merker ist eine Umrechung der Adresse notwendig.
Bei den Datenbausteinen ist das normaler weise Faktor 2. Beispiele für DL und DR im Datenwort finden Sie in der Tabelle:

Simatic S5Simatic S7Format
MB11MB11BYTE
MW20MW20WORD
DB10 DW 9DB10.DBW18WORD
DB10 DW60DB10.DBW120WORD
DB10 DL3DB10.DBB6BYTE
DB10 DR3DB10.DBB7WORD
DB10 DD 25DB10.DBD50DWORD
DB10 DD 35DB10.DBD70Real

Adressieren der S5-DX-Bausteine mit S7-TCP/IP
DX Baustein Nrgemappt auf S7-DB Nr
DX 1DB 257
DX 2DB 258
DX 100DB 356

Adressieren der S5-S-Merker über S7 TCP/IP
Da die S7 die S-Merker der S5 nicht kennt, wird der S-Merker als Datenbaustein DB 1000 abgebildet. D.h. lesen und schreiben auf DB 1000 bedeutet lesen und schreiben der S-Merker
In der Tabelle gilt: x = S-Merker Nummer, y = Bit Nummer
S-Merkergemappt auf S7-DB Nr
S x.yDB1000.DBX x.y
SY xDB1000.DBB x
SW xDB1000.DBW x
SD xDB1000.DBD x

S5 goes INDUSTRIE 4.0 (Maus-Klick für Vergrößerung)



Profinet-Panel direkt an S5-Steuerung
Produkbild

Ersetzen Sie defekte Panel Ihrer "alten" S5-Anlagen mit aktuellen und verfügbaren S7-Panel
Dazu einfach im WinCC-Projekt eine Platzhalter-SPS (z. Bsp.: 315-2-PN/DP) einfügen, die IP-Adresse der SPS entspricht der IP-Adresse des S5-LAN++-Moduls. Schon können Sie wie gewohnt die Daten visualisieren.
Parallel kann auch über das Netzwerk die SPS programmiert/beobachtet werden.

Programmierung von S5-SPS über LAN
Produkbild
Sie möchten Ihre S5-SPS-Steuerung über LAN ansprechen, aber keinen Ethernet-CP integrieren? Kein Problem, stecken Sie das S5-LAN++ auf die PG-Schnittstelle und greifen per LAN zu.
Kabellos um die S5-SPS
Produkbild

Bewegen Sie sich kabellos rund um die S5-SPS-Steuerung und kommunizieren z. Bsp. ONLINE im Status

Aktuelle S7 Panels per WLAN an die S5-Steuerung
Produkbild

Verbinden Sie jedes S7-TCP-IP Panel mit Ihrer S5.
Jetzt auch direkt per WLAN für mobile Arbeitsplätze.
PARALLEL können mehrere Panels und sogar gleichzeitige PG-Verbindungen gefahren werden.
Binden Sie so auch schwer zugängliche Stellen in Ihr ERP-System ein.

Beobachten von S5-SPSen über LAN ohne Ethernet-CP
Produkbild
Ihr Panel hat als SPS-Schnittstelle nur eine LAN-Buchse? Kein Problem, verbinden Sie diese Buchse mit dem S5-LAN++ und stecken dieses direkt auf die PG-Schnittstelle der Steuerung. Schon steht Ihnen der Zugriff auf die Variablen und Daten der Steuerung zur Verfügung.
Kommunikation unter Win98 - XP/Vista/7/8/10/11 per Netzwerk auf S5-SPS
Produkbild
Sie haben noch einen PC mit Win98 und MS-DOS-basierenden Step5-Paket und möchten per LAN auf Ihre S5-Steuerung online gehen? Kein Problem, der mitgelieferte virtuelle COM-Port PLCVCom emuliert auf Ihrem PC einen COM-Port über den Sie ONLINE gehen. Selbst Ihre MS-DOS-basierte Step5-Software unter WIN98 kann diesen virtuellen COM-Port verwenden. Durch das ebenfalls mitgelieferte Patchtool für die Step5-Software von Siemens steht Ihrer Kommunikation über LAN nichts mehr im Weg.
Beobachten von S5-SPSen mit Pannel für S7-SPS
Produkbild
Ihr Panel hat als SPS-Schnittstelle nur eine LAN-Buchse und unterstützt nur noch S7-RFC1006? Kein Problem, verbinden Sie diese Buchse mit dem S5-LAN++ und stecken dieses direkt auf die PG-Schnittstelle der Steuerung. Das S5-LAN++ verhält sich gegenüber Ihrem Panel wie eine S7-SPS-Steuerung obwohl Sie die Daten von einer S5-SPS bekommen. Schon steht Ihnen der Zugriff auf die Variablen und Daten der S5-Steuerung zur Verfügung.
Fernwartung Ihrer S5-SPS per LAN / Internet
Produkbild
Sie haben Zugriff auf ein Netzwerk vor Ort und Ihre SPS-Steuerung hat aber keinen LAN-Anschluss? Kein Problem, stecken Sie auf Ihre SPS-Steuerung das S5-LAN++ und Sie haben sofort Zugriff auf die Steuerung über die Ferne.
SPS-Kopplung (Datenaustausch zwischen SPSen)
Produkbild
Ihre Pumpstationen melden über das Telefonnetz der Zentralsteuerung die Pegelstände. Die Zentrale selbst kann natürlich auch den Unterstationen Befehle/Meldungen übertragen. Dazu wird keine Standleitung benötigt, es reicht, wenn Sie die Stationen über Netzwerk (DSL-Router) verbinden.
Visualisierung über 3964R-Schnittstelle ohne selbst das Protokoll zu verwenden
Produkbild
Ihre Visualisierungssoftware kann kein 3964R-Protokoll unterstützen, aber Sie müssen dieses Paket einsetzen? Kein Problem, schließen Sie das 3964R-LAN an Ihrem CP an und aktivieren im Modul die RFC1006-Emulation. Jetzt holt sich Ihre Software per RFC1006 vom Modul die Daten, das wiederum per 3964R mit der Baugruppe kommuniziert.
ONLINE über H1-Bus
Produkbild

Mit dem S5-H1-PG-LAN sind Sie in der Lage die H1-Pfadanwahl über das S5-LAN++ zu tätigen und mit sämtlichen Steuerungen im H1-Bus zu kommunizieren. Sie müssen nicht mehr seriell an den CP, sondern lösen das ganz einfach über Ihr Netzwerk.

Verlängerung einer 3964R-Strecke über LAN
Produkbild
Sie haben in Ihrer Unterstation eine Steuerung mit CP524 und der Kommunikationspartner des CP's ist örtlich umgezogen. Als Verbindungsweg existiert ein LAN-Netzwerk. So bekommt jeder der beiden Teilnehmer ein 3964R-LAN und nach Eingabe der Partner-IP-Adressen wird diese Kopplung über das LAN aufgebaut.
Datensicherung S5-SPS auf FTP-Server
Produkbild

S5-SPS getriggerte DB-Sicherung/-Wiederherstellung ohne zusätzlichen PC über PG-Buchse und Ethernet auf FTP-Server

Datensicherung S5-SPS auf FTP-server per dig. IO
Produkbild

Über digitalen Eingang getriggerte DB-Sicherung/-Wiederherstellung ohne zusätzlichen PC über PG-Buchse und Ethernet auf FTP-Server

Datensicherung S5-SPS auf SD-Karte
Produkbild

S5-SPS getriggerte DB-Sicherung/-Wiederherstellung ohne zusätzlichen PC über PG-Buchse und Ethernet auf SD-Karte

Datensicherung S5-SPS auf SD-Karte per dig. IO
Produkbild

Über digitalen Eingang getriggerte DB-Sicherung/-Wiederherstellung ohne zusätzlichen PC über PG-Buchse und Ethernet auf SD-Karte

Datensicherung S5-SPS auf USB-Stick
Produkbild

S5-SPS getriggerte DB-Sicherung/-Wiederherstellung ohne zusätzlichen PC über PG-Buchse und Ethernet auf USB-Stick

Datensicherung S5-SPS auf USB-Stick per dig. IO
Produkbild

Über digitalen Eingang getriggerte DB-Sicherung/-Wiederherstellung ohne zusätzlichen PC über PG-Buchse und Ethernet auf USB-Stick

S5 an S5
Produkbild

S5-Steuerung mit PG-Port an S5-Steuerung mit PG-Port über Netzwerk koppeln

S7-300/400 (MPI/DP) an S5
Produkbild

S7-Steuerung mit MPI/Profibus an S5-Steuerung mit PG-Port über Netzwerk koppeln

S7-1200/1500 an S5
Produkbild

S7-PN-Steuerung an S5-Steuerung mit PG-Port über Netzwerk koppeln

Fernwartung einer Siemens-S5-Steuerung mit Firewall
Produkbild

Fernwartung einer Siemens-S5-Steuerung mit S5-LAN++ an PG-Schnittstelle über gesicherten VPN-Tunnel und skalierbarer Firewall

Fernwartung einer Siemens-S5-Steuerung
Produkbild

Fernwartung einer Siemens-S5-Steuerung mit S5-LAN++ an PG-Schnittstelle über gesicherten VPN-Tunnel des TeleRouter

Fernwartung einer Siemens-S5-Steuerung über VPN-Server
Produkbild

Fernwartung einer Siemens-S5-Steuerung mit S5-LAN++ an PG-Schnittstelle über separaten VPN-Server

Versorgungsspannung: 24V DC +/- 20%
Leistungsaufnahme: 2 Watt
Anzeige: Status-LED
Bedienung/Konfiguration: Reset-Taster (Werkseinstellung)
S5-LAN Manager
Schnittstellen:
zur AG:
TTY/20mA Stromschleife (S5-LAN aktiv, S5-SPS-Steuerung passiv)
zum PG/PC:
10/100BaseTX RJ45-Ethernetbuchse (autoselect)
Betriebssystem: Konfiguration und zum Betrieb über virtuelle COM-Schnittstelle: MS-Windows XP/2000/ 7/8/10/11/Server
Betrieb über TCP/IP-Server: jedes Betriebssystem mit TCP/IP-Stack
Betriebstemperatur: 0 - 55°C
Gehäuse: ABS-Kunststoffgehäuse
Abmessungen: 42 x 15 x 65 mm

Lieferumfang: S5-LAN++-Modul
Stecker 2polig klein
Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

Zubehör:

9359-LAN-UGR
Geräte-Upgrade S5-LAN auf S5-LAN++
Hardware-Update und Firmware-Hochrüstung von S5-LAN auf S5-LAN++ Inklusive Überprüfung des Moduls
Quickbestellung INFOMAIL
per mail
120,00 €
zzgl. Versand und MwSt


9859-S5L
SPS-Daten aus 942F-SPS über S5-LAN++ lesen
Project License Kommunikations-DLL 32-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L.x64
SPS-Daten aus 942F-SPS über S5-LAN++ lesen
Project License Kommunikations-DLL 64-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L.L.x64
SPS-Daten aus 942F-SPS über S5-LAN++ lesen
Project License Kommunikations-DLL LINUX 64-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L-Branch
SPS-Daten aus 942F-SPS über S5-LAN++ lesen Branch-L.
Site / Branch / Standort License Kommunikations-DLL 32-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L-Branch.x64
SPS-Daten aus 942F-SPS über S5-LAN++ lesen Branch-L.
Site / Branch / Standort License Kommunikations-DLL 64-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L-Branch.L.x64
SPS-Daten aus 942F-SPS über S5-LAN++ lesen Branch-L.
Site / Branch / Standort License Kommunikations-DLL LINUX 64-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L-Branch.AW.x64
SPS-Daten aus 942F-SPS über S5-LAN++ lesen Branch-L.
Site / Branch / Standort License Kommunikations-DLL ARM Windows 64-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9859-S5L-Branch.AL.x64
SPS-Daten aus 942F-SPS über S5-LAN++ lesen Branch-L.
Site / Branch / Standort License Kommunikations-DLL ARM LINUX 64-Bit Funktion/Aufruf ähnlich IPS7-Link-DLL
9359-4
NETZ-Adapter
für PG-UNI-Kabel /UNI-II-Kabel/S5-LAN++
Quickbestellung INFOMAIL
per mail
69,00 €
zzgl. Versand und MwSt


9636-TCPIP
Patchkabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, 1:1
9636-CROSS
Crosskabel 3m, Cat5+, geschirmt
RJ45 Stecker <=> RJ45 Stecker, gedrehte Belegung
9391-USB
USB-Powerkabel für 24V DC, max. 3W
USB-Stecker Typ A auf 2 offene Litzen 24V DC, maximaler Strom: 125mA (an PC 100mA) Länge: 5m
Quickbestellung INFOMAIL
per mail
95,00 €
zzgl. Versand und MwSt


9359-LAN-VER
S5-LAN-Verlängerung
Länge: 1m, SPS-Seite abgewinkelter Stecker
Quickbestellung INFOMAIL
per mail
68,00 €
zzgl. Versand und MwSt


9359-LAN-STR
SPS-Stromquellen an S5-LAN++

Quickbestellung INFOMAIL
per mail
57,00 €
zzgl. Versand und MwSt


9359.CA97
Anschlusskabel UniOP
UniOP-SPS-Port zu Simatic S5 PG-Port Länge: 25m
Quickbestellung INFOMAIL
per mail
145,00 €
zzgl. Versand und MwSt


9352-24
Stecker 2-polig klein
Kabelverbindung über Schraub-Anschluss (klein)
Quickbestellung INFOMAIL
per mail
4,00 €
zzgl. Versand und MwSt


9359-5-150-USB
PG-USB AG-150-Adapter
für PG-USB-Kabel + S5-LAN++ (ab HW2.3) an AG-150
9359-5-150
AG-150-Adapter
für PG-UNI + PG-UNI-II-Kabel + S5-LAN++ (bis HW2.2) mit Netz-Adapter an AG-150
9359-6
SINUM-Adapter
für PG-UNI + PG-UNI-II-Kabel + S5-LAN++ (bis HW2.2) an SINUMERIK
9359-6-USB
PG-USB SINUM-Adapter
für PG-USB-Kabel + S5-LAN++ (ab HW2.3) an SINUMERIK

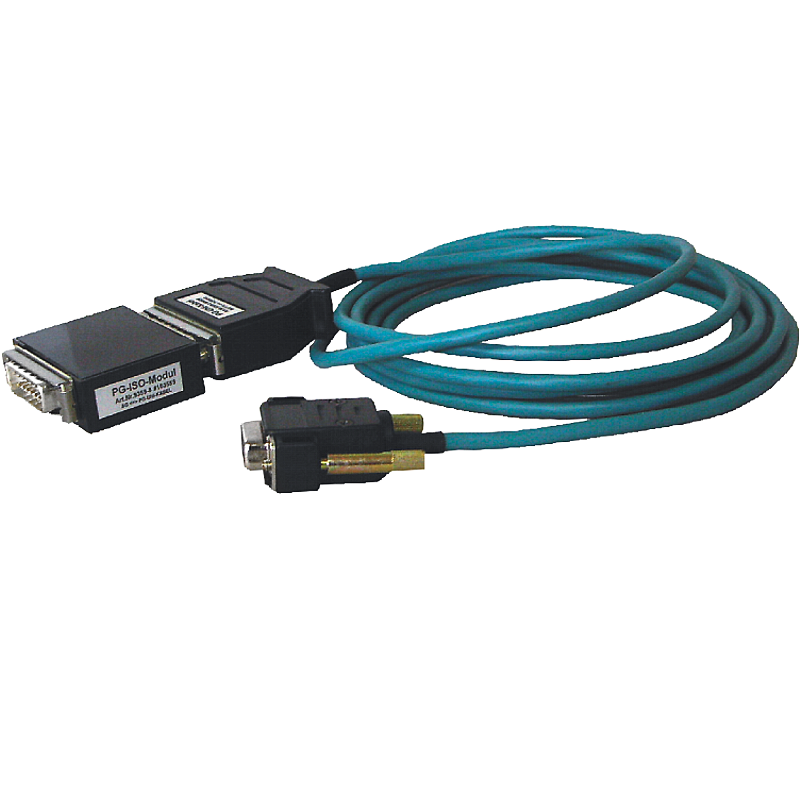

9359-8
PG-ISO-Adapter
galv. Trennung bis 1000V
Quickbestellung INFOMAIL
per mail
104,00 €
zzgl. Versand und MwSt


9359-5K
CP-525-K-Adapter
für PG-UNI + PG-UNI-II-Kabel an CP-525- Kommunikation
9359-5K-USB
CP-525-K-Adapter für PG-USB + S5-LAN++
PG-USB-Kabel und S5-LAN++ (mind. HW V2.3) an CP-525-Kommunikation
9359-5-WF470
WF-470-Adapter
für PG-UNI + PG-UNI-II-Kabel an WF470
9359-5-WF470-USB
PG-USB WF-470-Adapter
für PG-USB-Kabel an WF470
9391.1
24V DC Steckernetzteil 625mA
Primär 110V - 240 VAC Euro+USA-Stecker
Quickbestellung INFOMAIL
per mail
59,00 €
zzgl. Versand und MwSt


9359-PG-LAN_an_OP17
Anschlusskabel S5-PG-LAN an OP17
Länge: 0.3m
Quickbestellung INFOMAIL
per mail
65,00 €
zzgl. Versand und MwSt


Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

9359-LAN
S5-LAN++
Industrial Ethernet <> S5 PG-Buchse (TTY) inkl. Gateway-Plus und S7-TCP/IP-Funktionen
Quickbestellung INFOMAIL
per mail
452,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-S5-WIFI
S5-BRIDGE
Online mit S5-SPS ohne Kabel +++ S5-Adapter 90-155U/CPs/IPs +++ Keine WIFI-Infrastuktur +++ Integrierter Access-Point +++ Konfiguration per WebZugriff +++ S5 Bridge (TTY - LAN - WIFI)
Quickbestellung INFOMAIL
per mail
798,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-PG-LAN
S5-PG-LAN
RS232-Gegenstück zu S5-LAN++ (TTY/RS232)
Quickbestellung INFOMAIL
per mail
924,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-LAN-RS
S5-LAN++ Ausführung RS232
Industrial Ethernet <=> S5 PG-Schnittstelle (RS232), inklusive Adapterkabel (15pol female <=> 9pol male)
Quickbestellung INFOMAIL
per mail
555,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-RK-RS
S5-3964R-LAN Ausführung RS232
3964/3964R-Teilnehmer mit S7-TCPIP ansprechen inklusive Adapterkabel (15pol female <=> 9pol male)
Quickbestellung INFOMAIL
per mail
971,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-RK
S5-3964R-LAN
3964/3964R-Teilnehmer mit S7-TCPIP ansprechen Kabeladapter optional
Quickbestellung INFOMAIL
per mail
866,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-ASCII
S5-ASCII-LAN
versendet ASCII-Daten über Industrial Ethernet
Quickbestellung INFOMAIL
per mail
567,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-H1-PG-LAN
S5-H1-PG-LAN
Unterstützt Step5 SoftNet-Kommunikation direkt auf S5-Steuerungen
Quickbestellung INFOMAIL
per mail
693,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-LAN-PATH
S5-LAN mit Pfadanwahl-Unterstützung
Unterstützt die Pfadanwahl der Step5-Software
Quickbestellung INFOMAIL
per mail
2185,00 €
zzgl. Versand und MwSt




maximal 3 Artikel
9359-CL
CLxxx-S7-TCP
Bosch CL-Serie-SPS - S7-TCP/IP-Gateway
Quickbestellung INFOMAIL
per mail
866,00 €
zzgl. Versand und MwSt




maximal 3 Artikel

Alle Preise zuzüglich Versandkosten, Transportversicherung und gesetzlicher Mehrwertsteuer.

9352-LANCON
S7-LAN Connector für Siemens S7 SPS-Steuerungen
Netzwerkanschluss für die S7-200/300/400-SPS +++ S7-Adapter PPI/MPI/PROFIBUS +++ Vom Entwickler und Hersteller +++ Kleinstes Ethernet-Gateway S7 +++ Netzwerk für jede S7-SPS +++ Schnelle Inbetriebnahme +++ Ersatz für CP343-1/443-1
Quickbestellung INFOMAIL
per mail
423,00 €
zzgl. Versand und MwSt


9359-1
PG-USB-Kabel 3m für Siemens S5 Steuerung
für AG + LED + Metallgehäuse
Quickbestellung INFOMAIL
per mail
145,00 €
zzgl. Versand und MwSt


9361-5
PG-MUX-II für SIEMENS-S5
mit SPS-spezifischem Verbindungskabel an AG und Kaltgerätekabel
Quickbestellung INFOMAIL
per mail
803,00 €
zzgl. Versand und MwSt


9359-1.05M
PG-USB-Kabel 5m für Siemens S5 Steuerung
für AG + LED + Metallgehäuse
Quickbestellung INFOMAIL
per mail
174,00 €
zzgl. Versand und MwSt
